Restaurando Controle SCARE PAD ALIEN - XBOX CLÁSSICO !!

Cara que controle maneiro pra manter na coleção ,(um pouco desajeitado e desconfortavel) a historia dele começou quando conversando com um inscrito ele me manda o anuncio desse controle todo arregaçado por 60 reais , na hora eu não liguei muito , mas pensei que poderia restaurar ja que tinha um bem paraguey-ixon e que funcionava , não pensei 2 vezes e ofereci 50tão !

Rapaz aceitou e alem de ser perto , chegou bem rapido por sinal , logo fiz a reparação dele substituindo uma placa por outra , embora precisou de alguns ajustes , o que deixo ai pra vcs caso queiram adaptar um controle que funciona em um scare pad que não esteja bom das pernas por assim dizer ..

Importante falar sobre a troca do cabo que eu fiz , pois o cabo do controle que eu já tinha era bem feio e remendado , por isso fiz a substituição de forma que o scare pad ficasse o mais original possivel !!! segue abaixo

Caso , vc não tenha um cabo , é possivel adaptar um cabo USB, porem é necessario um adaptador para rodar controle USB no Xbox,

possivel com peças de reposição de sucatas de placa do xbox ..

Para fazer o esquema acima é muito simples , se caso for preciso eu posso estar providenciando um passo a passo de como fazer o controle do Xbox classico para usb , acredito que seria um otimo conteúdo ..

\mas não tem segredo , basta substituir cor por cor que vai dar GG , alias , o pino de cor amarelo não é usado , acredito que seria mais para algum acessório extra que vai em cima dos controles ..

Abaixo o Adaptador que falei

Primeira restauração foi feita no motor do vibra que estava quebrado , ate então nada demais , bastou ressoldar e tudo certo , o detalhe que esse controle só tem 1 motor , isso faz dele um ... controle não Dualshock talvez , Singleshot e ... não pera

Segundo Passo foi fazer as adaptações pra poder encaixar ele dentro da carcaça , precisou fazer um corte no controle para entrar o botão do Analogico o L3 e tbm reparar as ''orelhas'' do controle , pois a placa em si por ser 99% compativel não entrava com muita facilidade

Despois disso encaixou certinho e ficou bem parecido com a placa original , o que ajuda muito na hora de montar

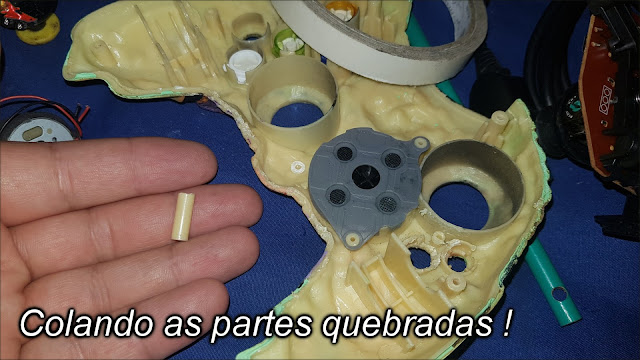

Quebrados mesmo só tinha esse pedaço em si .. porem ele da uma ajustada pra placa manter-se no lugar , por isso dei importância para colar essa peça tbm

Depois de tudo no lugar era só partir para o teste ! o jogo escolhido ? hahaha, ele mesmo o querido BLACK ! pra mim marcou e marca gerações até hj , abaixo uma foto do controle montado e tbm o game ao fundo ... imagem que ficou bem top hehehe ....

Deixo tbm o video do canal caso esteja vendo esse artigo mais ainda não conhece o trabalho que faço no Youtube !

Se esse Tutorial te Ajudou de Alguma forma e você quer retribuir, se inscreve no nosso canal , deixa o like pra ajudar..

Você tbm pode: Tornar-se Membro do Canal por 1,99 - Ajuda Incentivando o Canal

(Foi o valor Mínimo que eu Consegui Aplicar)

Se quiser retribuir com um PIX de qualquer valor.. segue abaixo minha chave para doação, acredite, qualquer valor ajuda de verdade !!

chave PIX - Email: arlessonxd1@hotmail.com

Muito Obrigado , nos vemos no proximo tutorial !!

Mais informações

Como Fazer Filamento Caseiro Com GARRAFA PET !

No tutorial de hoje eu vou mostrar o passo a passo no processo de fazer filamento a partir de Garrafas PET !!

O processo de fazer filamento de garrafa pet tem suas vantagens e desvantagens tbm , a vantagem que é FREE e vc pode fazer tudo o que imaginar usando a impressora 3D com uma fonte ilimitada de filamento da pra fazer até um carro kkkk e não é exagero , mas vai se sua Criatividade !!

Desvantagem é que é um pouco trabalhoso além de ALERTAR que PET contem SUBSTANCIAS TÔXICAS , por isso recomendo sempre fazer em lugar bem Arejado !!

Parte 1 - Como Fazer Filetador

Primeiro nos vamos montar uma ''maquina'' que vai fazer os filetes de garrafa para extrusão , caso queira fazer download dos arquivos para fazer da maneira que eu fiz.

Baixe pelo Mega

Tamanho do Arquivo 50kb

Senha para descompactar: filete

acredito ser a parte mais importante do tutorial pois é a partir do filete que vamos obter o tamanho correto para extrusar as garrafas PET, por exemplo no arquivo contem peças de 5mm até 10mm se queremos uma ''tira'' de 8mm basta imprimir o arquivo correspondente ao arquivo correto e tal ...

Lembrando! é importante que a tira tenha a largura correta para não problemas na hora de extrusar

Então nos vamos ter algo mais ou menos assim quando for montar, como sou canhoto esta dessa maneira mas use a criatividade para montar de um jeito que seja pratico pra vc e que consiga fazer de modo continuo sem que as ''tiras'' (filete da garrafa) se arrebentem !

Não esqueçam do Estilete .. precisa estar novo para ter melhor resultado

Detalhes importantes antes de fazer as peças , cada garrafa tem sua estrutura e como ela foi feita, Por exemplo garrafas de 2L da Coca Cola por exemplo tem uma espessura de 0,20mm já garrafa do Guaraná antartica de 3L tem 0,25mm até 0,30mm de espessura como mostrado tbm na imagem abaixo

Deixo uma tabela abaixo de como pode ser calculado dependendo das garrafas que tiverem disponíveis



Parte 2 - Bloco Aquecedor + Extrusão

Vou mostrar como preparar o Bloco de alumino e o cartucho aquecedor , embora eu use minha própria impressora 3D para aquecer o conjunto , isso vai depender do projeto de vocês , eu uso um Hotend que comprei pra uma segunda impressora 3D , mas veio a calhar nesse projeto ..

Primeiro vamos preparar o bloco de alumino para ter exatamente o que vou mostrar na foto abaixo , pois é basicamente o que acontece no processo de extrusão do PET

Certo , vou explicar como fiz , com a broca 8mm eu fiz um rebaixo afunilando o bloco de alumínio isso vai ajudar a moldar o filamento , pois ele vai ser induzido para o bico facilmente, já o furo do Bico , precisa de ser 1.7mm pra que tenhamos o diâmetro mais aproximado do filamento comercializado no mercado  , e é o que praticamente 80% do pessoal que tem uma impressora 3D usa (Filamentos de 1.75mm)

Com 1 Garrafa é possível extrusar mais ou menos 8 a 10 metros de Filamento , quanto mais uniforme for o filete e não romper , melhor será o resultado final do Filamento

Parte 3 - Sistema Para Puxar o Filamento!

Nessa parte vamos fazer o Sistema que puxa o nosso filamento , eu particularmente não tive como criar o meu ainda, pois estou fazendo trabalho manual , ou seja estou puxando o filamento na mão, claro que fiz um Macete pra facilitar , mas isso é ruim pois não temos um filamento uniforme, e pode causar vários problemas na construção do filamento ..

Arquivos Para Download do Modelo Abaixo !

Mega - Tamanho: 1.6mb

Senha para descompactar - tracion

Mas segui um vídeo do canal mr3D Print aonde ele fez um funcional usando o Nema 17

eu ainda não fiz por que uso um motor de vidro elétrico e preciso aprimorar o meu projeto , mas deixo aqui na descrição o link caso queiram baixar e imprimir para montagem ... vídeo do Mr3D Print clicando Aqui !

Mesmo puxando na mão consegui obter um bom resultado , um filamento que deu pra fazer muitas peças segui um video da minha ultima peça onde obtive o melhor resultado com Garrafa PET

Caso apontem o que precisa ser melhorado ou até mesmo algo que eu tenha esquecido por favor colocar nos comentários abaixo ,isso vai me ajudar a melhorar a postagem e trazer sempre o melhor conteúdo para o blogger , deixo tbm um video do canal explicando coisas que podem agregar o que eu já coloquei aqui no Blogger

Deu um baita trabalho mas eu espero que as informações possam ser uteis para quem pretende fazer do mundo um lugar melhor, conto também com a ajuda de vocês se inscrevendo no meu canal e me ajudando cada vez mais postar artigos que pode ajudar a todos !

vlw e Fui ! até o próximo tutorial !

Mais informações

Peças Para Guitarra Fender XBOX360 Feito na Impressora 3D

Fazendo peças para Guitarra do Rock band , em especifico a Fender Clássica Stratocaster do Xbox 360 pois bem, eu comprei essa guitarra na feira do rolo por 4 reais , aonde veio faltando um botão Laranja conhecido como FRET , e tbm o porta pilhas visto abaixo

Modelo de Encaixe

Modelo Para usar com Parafuso

Existem 2 Modelos desse ''tampa pilhas'' o meu primeiro fiz errado sem verificar kkk ai depois fiz o modelo correto da foto acima , mas deixo abaixo os 2 modelos para download incluindo o botão (FRET) que alias temos todos os 5 botões, Créditos do Projeto ao pessoal Do Thingiverse Daniel Beaver - Rocktmanbearpig , aonde tbm pode ser achado no Site https://www.thingiverse.com/

Baixe todos os Arquivos no Mega  - Tamanho 317kb

Senha: Rockband2

Abaixo temos tbm a parte dos Botões (frets) que quando impresso ficam assim

Deixo abaixo um video do canal , explicando como foi feito , e tbm um teste no  jogo Rock Band 2 aonde o botão que foi impresso mostra um otimo resultado em Jogo

Se esse Tutorial te Ajudou de Alguma forma e você quer retribuir, se inscreve no nosso canal , deixa o like pra ajudar..

Você tbm pode: Tornar-se Membro do Canal por 1,99 - Ajuda Incentivando o Canal

(Foi o valor Mínimo que eu Consegui Aplicar)

Se quiser retribuir com um PIX de qualquer valor.. segue abaixo minha chave para doação, acredite, qualquer valor ajuda de verdade !!

chave PIX - Email: arlessonxd1@hotmail.com

Muito Obrigado , nos vemos no proximo tutorial !!

Mais informações

TUTORIAL - Trocando Chip MARS II Por Chip Matrix 2.0

Trocando Chip de Desbloqueio Mars II por um Matrix 2.0 , Bom primeiro deixa eu contar um pouco da historia desse ps2 que comprei na feira do rolo por 50,00 , rapaz garantiu funcionar e que não estava lendo alguns jogos (aquele papo de vendedor ) embora funcionando original eu achei que havia comprado um vídeo game sem chip de desbloqueio , e pra minha surpresa ao abrir estava lá o chip mars II , estranho que nenhuma mídia gravada funcionava original o console tinha que ''esquentar'' pra poder iniciar o jogo..

Então por que não trocar o chip de desbloqueio e deixar o PS2 Turbinado com Matrix hehehe

Na esquerda o Chip Mars II (esse verdinho) um chip desatualizado pro cenário atual que estamos (Ano 2021), com certeza não é a melhor das opções, mas acredito que é o que tinhamos na época .. a direita o Matrix , esse ai só perde mesmo pro Thunder Pro II

(Chip bem dificil de Achar atualmente )

Certo então como vamos trocar um chip pelo outro ? como vcs podem perceber eles tem números e letras , o que se torna mais facil a substituição do mesmo , mas e os que não coincidem , tipo o W do Matrix ... ou a sequencia de numero do Mars II sendo de 1 ao 4.. Por isso usei uma placa semelhante para poder mapear os contatos restante, abaixo segue os modelos de placas uma com matrix e a outra com o Mars II

Meio Confuso o emaranhado de fio HAHHA , mas conforme vai eliminando vai ficando mais claro , pois bem o que eu fiz pra substituir foi eliminar o que já temos certeza ! exemplo  a linha da direita aonde temos do W ao V no Matrix e no Mars II do P ao GND , mas não se assuste pois a ligação é feita  seguindo os pinos , R com R , M com M , N com N etc ... os pinos de Alimentação como VCC (3V) e GND (Negativo ou TERRA da Placa)

depois de eliminar todos os pinos , recomendo fazer isso com o Chip ainda instalado e vc ir removendo e soldando 1 a 1 assim não fica perdido .. exemplo abaixo.

Detalhe importante o Pino W do Matrix é o Pino 4 do Mars II

Pino 3 do Mars é Conectado no Pino Y do Matrix!

CX (Matrix Antigo) Sendo Pino 2 do Mars II o CX que vai Proximo ao Conector do HD Porém Não Utilizado assim como Pino 1 N/A  e os Pinos D, E, F

(No outro Lado da placa) - Cuidado pra não Soldar os Fios errados !!

o Pino C do Mars II tbm não temos no Matrix , vamos isolar ele pois não usaremos

Quando estiverem fazendo vai perceber que vai sobrar esses pinos acima , é inevitável já que estamos trocando um CHIP antigo por um mais ''Atual'' , e como puderam notar os fios pequenos eu substitui por um Fio azul , pois não chegavam ao pino de origem , ai por isso foi necessário a substituição .. por fim após soldar todos eles , não se esqueça de verificar todos os pinos , soldas e tbm se estão corretos , ai basta ligar o aparelho para teste, se funcionar o Logo Matrix ira aparecer na tela .. deixo abaixo um vídeo que fiz (Minha intenção era só trocar o driver , mas não funcionou)

Estou deixando essa foto abaixo tbm caso não tenham uma placa com matrix e que usar essa minha como exemplo , ou segue o video acima , acredito ajudar de alguma forma tbm!

Se esse Tutorial te Ajudou de Alguma forma e você quer retribuir, se inscreve no nosso canal , deixa o like pra ajudar..

Você tbm pode: Tornar-se Membro do Canal por 1,99 - Ajuda Incentivando o Canal

(Foi o valor Mínimo que eu Consegui Aplicar)

Se quiser retribuir com um PIX de qualquer valor.. segue abaixo minha chave para doação, acredite, qualquer valor ajuda de verdade !!

chave PIX - Email: arlessonxd1@hotmail.com

Muito Obrigado , nos vemos no proximo tutorial !!

Mais informações

Agora sim Led De Transmissão 100% FUNCIONAL !!

Led de Transmissão do MX4SIO - Descobri a Parada!?

Estudando o Manual do MX4SIO Pude notar que não é tão complexo quanto parecia, e logo

podemos notar que o Pino D0 Que seria o retorno do led não é bem como copiaram, Ops,  que dizer.... como estava "descrito no Diagrama", Mas eu Explico, Analisando bem eu percebi que temos o um pequeno Circuito com Led mas que esta descrito como ''Inserted" Ou Seja , ele ativaria o Led caso Fosse detectado o Cartão Micro SD, que realmente funciona quando a gente ativa o MX4SIO nas Opções do BDM, mas não é bem o led que estamos procurando, precisamos achar a função correta para o led de transmissão e analizando passo a passo chegamos ao Benedito.

Deixo aqui 2 datasheet dos Transistores , um usado no projeto Original SIO2SD Adapter, o BSS84

Mosfet Efeito de Campo .. talvez um Centroavante ... não pera , Enfim , ja o outro foi usado em um projeto do MX4SIO , esta nos arquivos do forum Trisaster , alias.. pode baixar tudo sobre o projeto nesse site.. Deixo o outro datasheet 2N7002E os demais componentes acredito ser opcional , eu mesmo não usei o resistor de 47 ohms , único usado para o led mesmo .. porem abaixo temos a relação de todos os componentes usado ai no esquema ..


Acima o diagrama contendo todas as minhas anotações, relações de componentes (opcional para quem deseja seguir o projeto a risca) mas ai a duvida... não encontrei nenhuma relação com o D0 😕 .. Pior que No video que fui tanto atacado deixaram claro que tem sim a relação do mesmo.. mas de verdade? Sabemos que NÃO TEM!,  Por isso deixo a Imagem acima para que vocês possam analisar com calma e ver todas as ligações, não que o mod anterior esteja errado, Deixarei essa Postagem para que vocês possam ver passo a passo como foi adaptar esse primeiro Led..

Foto do Artigo Como Colocar Led MX4SIO !!

Então se o primeiro não esta errado , que de certo modo não esta , é possível adicionar um Segundo led que seria o correto para o projeto o de Transmissão ? Sim , e é exatamente como fiz no video que deixarei abaixo pra vocês..

2 leds ???? ... incrível que o led de transmissão parece dançar com a batida da musica,

bem isso se dá por termos um retorno do sinal de dados vindo do Slot memory card para
o cartão SD Conectado o D0 (Pino 7 do SD Card) , já o Led de transmissão ele só
é acionado quando realmente temos um processamento dos dados (Acredito quando o mesmo esta puxando dados do Jogo do Micro SD) , ficando a maior parte do tempo desligado , enquanto
o sinal do D0 fica um tanto intermitente ..

Por Hora vamos ignorar o Led azul do Primeiro Projeto (esse Primeiro ai da foto)  pois eu coloquei ele justamente pra fazer o video com os 2 led's , a ligação que eu fiz foi a seguinte, Led Verde esta conectado ao Positivo do resistor de 680 ohms , ja o Pino Negativo eu liguei ele no 1 do cartão SD assim temos corretamente o Sinal de Transmissão para o Led?

Ai uma coisa que não sei (devido a ausencia de varios componentes), mas acredito estar correto já que temos bastante proteções vindas da placa do PS2 não é mesmo ?  Acredito que a pessoa que for copiar possa melhorar o Projeto adicionando os componentes necessário , ja que o meu nem mesmo o resistor de 47 ohms eu coloquei

Deu um baita trabalho fazer esse Artigo , por favor me ajude compartilhando em seu video , ou até mesmo na sua postagem, de verdade? não custa nada ajudar o próximo não é mesmo ?

no mais podem usar a vontade , estamos ai pra ajudar a todos , a comunidade tende a crescer mais e mais, e ela crescendo, sempre teremos videos sobre o Assunto .. nos vemos no próximo Artigo ou video..
